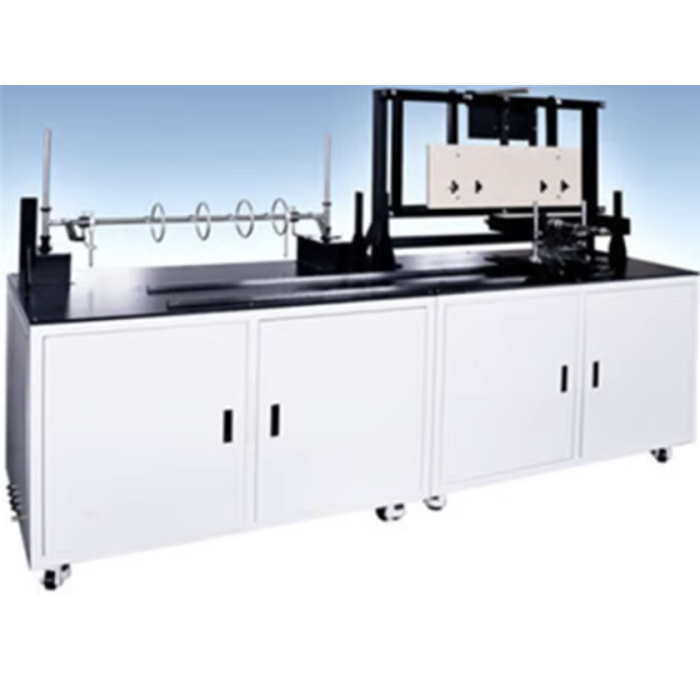

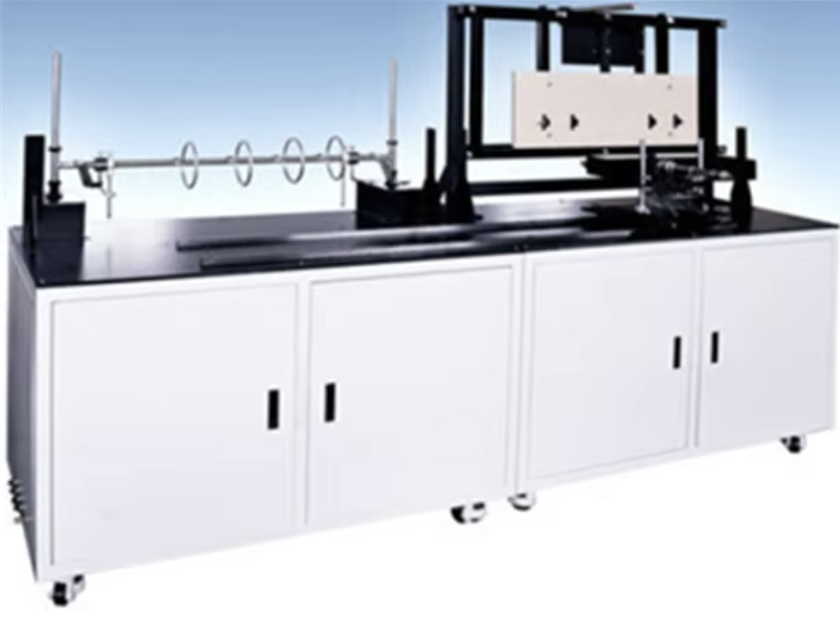

EC 60331 Elektrik veya Optik Fiber Kablolar Devre Bütünlüğü Yanma Test Cihazları
Giriiş:
Bu yangına dayanıklılık test cihazı, tek başına yangına veya şoklu yangına maruz kaldığında devre bütünlüğünü korumak için gereken kabloları test etmek için kullanılacaktır; burada test koşulu, en az 750°C'lik bir sıcaklığa karşılık gelen kontrollü bir ısı çıkışı ile aleve veya en az 830°C'lik bir sıcaklıkta şoklu yangına dayanmaktadır.
Standartlar:
IEC 60331-11&12:2002
IEC 60331-21~23:1999
Özellikler :
1. Isı Kaynağı: AGF Şerit Tipi Propan Gaz Brülörü
2. 3 sıra çapraz delik ile yapılandırılmıştır, Brülörün ortalama ön genişliği: 15 mm, Delik çapı: 1,32 mm, Merkezler arası mesafe: 3,2 mm.
3. Brülör plakasının her iki yüzünde alevin korunması için pilot delikte cilalı delik sırası.
4. Sıcaklığı kontrol etmek için iki termokupl, brülör merkez hattının solunda ve sağında 45 mm olacak şekilde yatay olarak monte edilir.
5. Gaz ve hava akışını düzenleyen kütle akış kontrolörleri, doğruluk %1,5'ten az değildir.
6. Yazılım, brülör kalibrasyon sıcaklığını, propan ve hava akış hızını vb. gösterebilir.
7. Akım, devre bütünlüğünün korunamadığı durumlarda gerekli test voltajını korumaya yetecek kapasiteye sahip üç fazlı bir yıldız transformatör tarafından sağlanır.
8. Bir akım oluşturmak için iletken bağlantı göstergesi (LED göstergesi).
9. Gerilim değeri yazılım tarafından otomatik olarak ayarlanır ve panel denetleyicisi tarafından ayarlanır.
10. Akım ve gerilim verilerinin dijital gösterimi, akımın doğruluğu 0,001A'dır.
11. 2A'lik sigorta kullanarak akım koruması.
12. Tüm akım ve gerilimin gerçek zamanlı ölçüm verileri bilgisayar tarafından toplanır ve akım ve gerilim eğrileri oluşturulur.
13. Devre bütünlüğü sağlanamadığında ilgili gösterge lambası söner, bilgisayar otomatik olarak durumu belirleyerek zamanı kaydeder ve sesli ve ışıklı alarmı gönderir.
